1/18” módulos de la cámara de vídeo del endoscopio OV6922, tamaño 4.0mm/4.2mm/5.2mmx14m m, módulo micro de la cámara

Los módulos de esta cámara de la serie están utilizando 1/18” microprocesadores del Cmos OV6922. La cámara sin el LED fuera del diámetro puede solamente 4.0m m, configurar los objetivos grandes angulares y los teleobjetivos para observar objetos en la gama cercana.

La cámara es conveniente para el endoscopio video industrial, el endoscopio de la punta de prueba del tubo, el endoscopio de la detección del vehículo, la prueba del cilindro, la cámara video de la pesca, la cámara subacuática, el endoscopio ENT, el endoscopio intraoral, el endoscopio médico, el endoscopio de la garganta, el etc.

Las ventajas principales de este producto son: tamaño pequeño, bajo consumo de energía, proyección de imagen clara.

Especificaciones del módulo de la cámara - modelo CM4014/CM4214-LED/CM5214-LED

• Sensor: 1/18” CMOS OV6922
• Linea horizontal: 240TVL
• Sistema de señal: NTSC
• Pixel eficaz: 320 × 240
• Obturador electrónico (AES): 1/60S - 5.7uS
• AGC: Abierto
• SNR: ≥42dB
• Gradación: 10ma fila
• Gamma: 0,45
• Iluminación: > 0 lux/F3.0 (0 lux cuando el LED está prendido)
• Salida de vídeo compuesto: 1.0Vp-p 75Ω
• Lente: F3.0, el 90°
• Distancia focal: 10~40m m

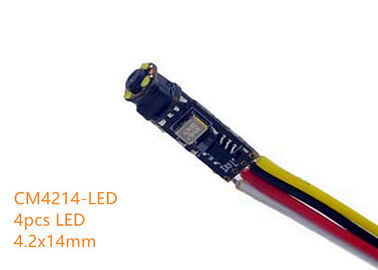

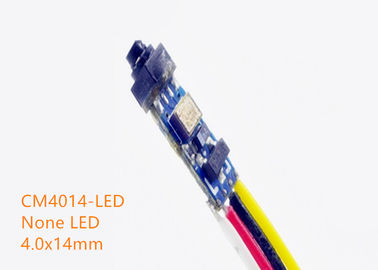

• Tamaño del módulo: CM4014-LED 4.0mm*14m m; CM4214-LED (con 4pcs LED) 4.2mm*14m m; CM5214-LED (con 6pcs LED) 5.2mm*14m m.
• Vivienda impermeable del metal opcional
• Luz: 4pcs/6pcs LED, 3.3V~3.6V*20mA
• Poder: DC 3.5V~3.6V, menos que 350mW
• Temperatura de funcionamiento: -10 ℃ ~ 60 ℃ el RH95% máximo

Especificaciones de la lente

1/18” lentes médicas micro para OV6920/OV6922, lente médica del endoscopio de 0.68m m F3.0 M2.1xP0.15 del equipo de vídeo

(http://www.ccom-tech.com/sale-9192376-1-18-0-68mm-f3-0-m2-1xp0-15-mount-medical-endoscope-lens-for-ov6920-ov6922-sensor.html)
Esta lente se puede utilizar en los tubos, las alcantarillas, la inspección industrial, endoscopios y otros instrumentos.

Modelo: 118068
FORMATO DE LA IMAGEN: 1/18”
SENSOR: OV6920 (CSP)
TAMAÑO DEL SENSOR: 0.8m m (H)*0.6mm (V)*1.0mm (D)
LONGITUD FOCAL: 0.68m m (el ±5%)
CÍRCULO DE LA IMAGEN DEL MAX: Φ1.2mm
F.O.V: 90°(D)*68°(H)*50°(V)
RESOLUCIÓN: VGA
DISTORSIÓN: <10> ABERTURA: F3.0 (el ±5%)
SOPORTE: M2.1XP0.15
B.F.L.: 1.121m m
M.O.D.: 0~50m m
T.T.L.: 2.9mm±.01m m (vidrio de cubierta de 0.4m m)
LENTE CONSTRUCTURE: 2P

Para módulos más médicos de la cámara de vídeo del endoscopio, no dude en enviarnos por favor en cctv.lens@ccom-tech.com; sales01@megapixellenses.com.
